鋼材加工ご紹介

鋼材をスピーディに正確に加工するラインです。

当社は県内エリアを中心に広域で鋼材の販売・加工を行っている鋼材の専門商社です。

加工概要

早期より、付加価値を高めた各種加工、(穴明け、切断、開先)の販売に着目し、鉄鋼、土木、関連業界の需要家さまに強い信頼を頂いています。もちろん技術、納期、単価についても25年の加工実績で絶対の自信があります。納期管理をより確実にお客様のご要望に即応できる体制を整える為、工場新築時、無人化一次加工ライン(県内初)の設置とオンライン化を実現。さらに関連会社メタルアートでは溶断・レーザー加工を始めとする様々な加工を拡充してまいりました。鋼材と一次加工の事なら是非一度『丸二鋼材』にお問い合わせ下さい。

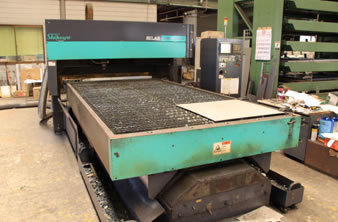

レーザ加工機

型式
Shibuya  SPL3425
加工範囲
1250×2500mm
最大積載量
280kg
切断速度
0〜28000mm/min
Z軸移動範囲
250mm
制御軸数
3軸(X,Y,Z)
数値入力最小単位
0.001mm

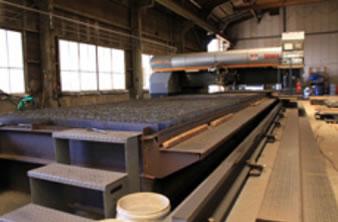

型式
TANAKA  LMX Z
有効切断長標準(mm)
TF4000E:レール長−4,300(レール長−4,600)
機体重量(kgf)
5,750
切断可能板厚(軟鋼黒革材)(mm)
22
垂直切断
19
開先切断板厚(mm)
表、裏V開先30度 12
表、裏V開先45度 9

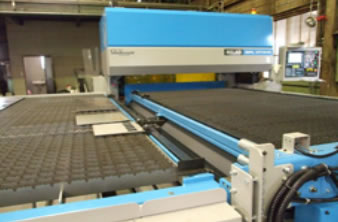

型式
Shibuya   SPL3730E
加工範囲
1550×3080mm
最大積載質量
805Kg(1524×3048×t22mm)
切断速度
0〜30000mm/min
Z軸移動範囲
250mm
制御軸数
3軸(X,Y,Z)
数値入力最小単位
0.001mm

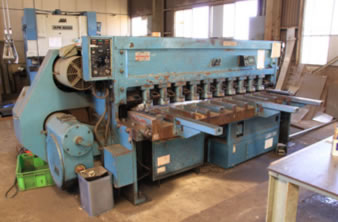

切断シャーリング機

型式
S-1320
切断能力
13×1.300
毎分行程数
29〜33
上刃傾斜角
1°50°
カブリ角
1°30°
切断刃型式
四方刃25×80×1.350
板押え方式
油圧押え10本
板押え能力
13.740kg
フロントサポート有効長さ
925mm

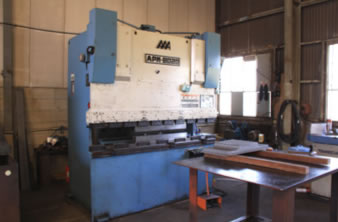

プレス機

機種
APM 8020
曲げ長さ
2000mm
フレーム内側寸法
1694mm
フレームギャップ
300mm
テーブル幅
120mm
テーブル長さ
2000mm
オープンハイト
350mm
ストローク長
150mm
メカスト調整量
100mm

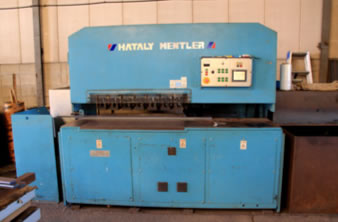

開先加工機

形式
FV-10S
機械仕様

有効加工長さ
1000mm
開先角度 上カッター(θ1)
0〜80°(0.5度無段階)
開先角度 下カッター(θ2)
-
クランプ厚さ(T)
MAX60mm(0.1mm無段階)
開先深さ(C1,C2)
MAX18mm(θ=45°時─工程)(0.1mm無段階)
加工速度
100〜750mm/min(戻り2700mm/min)

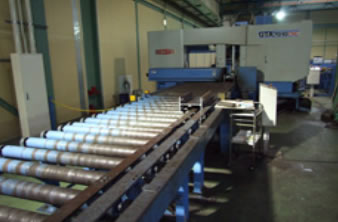

形鋼加工機

型式
DAITO GTA7010 (全自動)
最大切断寸法(mm)
0°幅1020×高さ660 □700
45°幅600×高さ675 □600
鋸刃寸法(mm)
厚さ×幅  1.6×54
長さ    8800
鋸刃速度(m/min)
10〜133

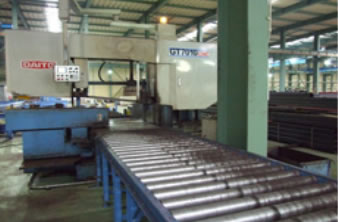

型式
DAITO GTA7010
最大切断寸法(mm)
0°幅1020×高さ660 □700
45°幅600×高さ675 □600
鋸刃寸法(mm)
厚さ×幅  1.6×54
長さ    8800
鋸刃速度(m/min)
10〜133

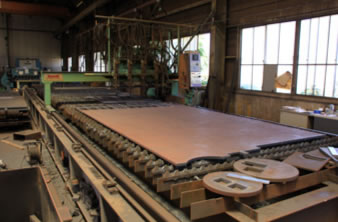

ガス切断機

型式
TANAKA KT-590J
切断寸法
有効切断幅
2,000mm

有効切断長
12,000mm

最小トーチ間隔
150mm

1トーチ最大移動幅
1,500mm
切断形状及び切断可能板厚

ガス垂直切断
5mm〜50mm

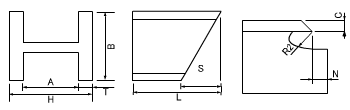

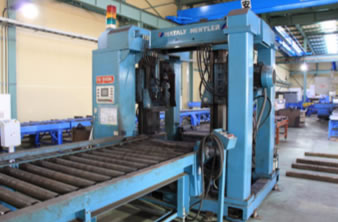

H形鋼開先加工機

型式
HATALY HQ-1040NL
適用寸法
H
200〜1000mm

A
168〜988

B
100〜500

T
6〜40

L
Min.400
加工能力
C
Max.400

S
-30〜300

R2
R35×R10

N
Max.50

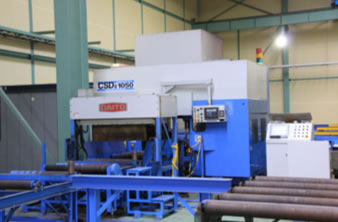

形鋼用ドリルマシン

型式
DAITO CSDU 1050
加工能力
H形鋼
最大1010×500×50×50


最小150×75×5/7

孔径

φ9〜50(ウェブ)12.5〜33(フランジ)

最短材料長さ

自動加工2100 一般加工620
ドリルスピンドル
軸数
3方向(左・右・上)各1軸

ドリル自動交換装置

収納本数5本(上ドリル)
